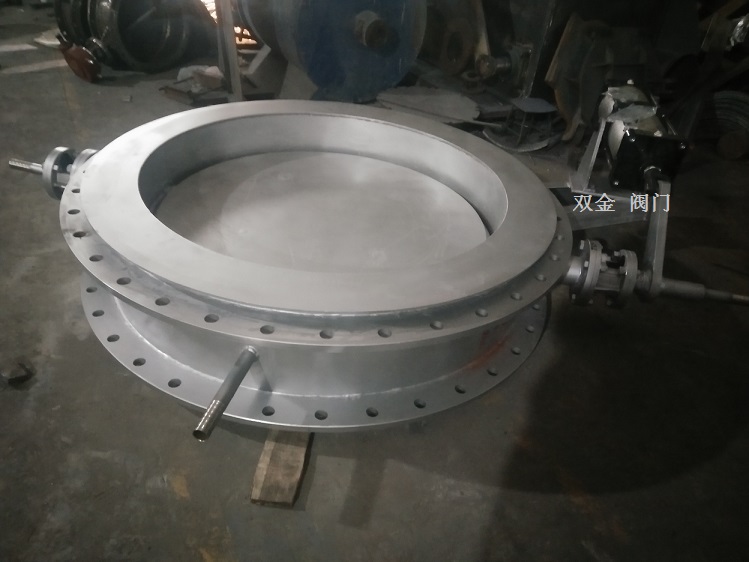

DS9113水冷式超高温蝶阀结构参数

我厂生产的通过了国家科委鉴定。该阀采用优质耐热钢，阀板内腔通水冷却，具有耗水量少、耐温高、使用寿命长、操作维修方便、转动灵活等特点可与各种电动执行器配套使用，实现远距离控制和自动调节与切断，广泛应用于冶金、化工、建材、电站等行业的超高温气体管道中，作为介质流量调节和切断使用。

主要性能：

   公称通径：DN150-3000mm
．公称压力：0．1 MPa；电源：220（或380）v-AC
．输入信号：0—10（4—20）mA-DC或开关量信号
·适用温度：P9t≤950℃，P10t≤1000℃，P11t≤1100℃P12t≤1200℃P13t≤1300℃
·适用介质：烟气及其它超高温气体
．泄漏率：普通型（Ds9113．Ds3113型）≤3％低泄漏型（Ds9123．Ds3123）≤1％
．阀板转角：0—90°冷却水消耗量（0．0025—0．01）DN m3/h（根据介质温度和口径而定）
·冷却水压力：0。3MPa的软化水；冷却水进口温度≤30℃，出口温度80℃一60℃
