产品型号：TC98001
产品口径：DN40~DN400mm
产品压力：1.6MPa-2.5mpa
产品材质：铸铁|铸钢|不锈钢
TC98001过滤活塞式可调减压阀简介：
过滤活塞式可调减压阀本阀是利用管路中的水压自动操作主阀瓣的上下移动，控制阀门的开度，调节下游压力，使下游压力维持在导阀弹簧设定值上，当下游压力超过设定值时，减压阀将自动关闭，不管进口压力怎样波动，都可输出稳定的出口压力。不管下游流量怎样变换，都能维持出口稳定在导阀设定值之上。同时通过导阀调节的出口压力调节范围大，可达到阀前压力10-80%。
一般用于生活给水、消防及工业给水系统。
压力等级：PN10（调节范围0.1-0.8MPa）
PN16（调节范围0.2-1.4MPa）
PN25（调节范围0.3-2.0MPa）

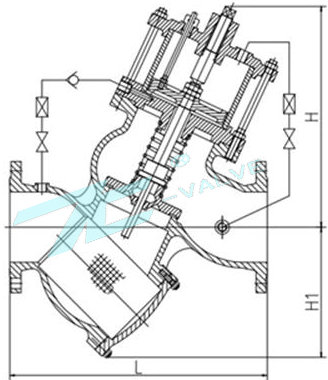

过滤活塞式可调减压阀主要外型尺寸：（法兰连接尺寸按JB/T 78-1994、JB/T 79-1994）
通径 DN | L | H | H1 | D | D1 | Z-φ | ||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
40 | 260 | 236 | 155 | 150 | 110 | 4-18 | ||||||
50 | 300 | 236 | 155 | 160 | 125 | 4-18 | ||||||
65 | 340 | 250 | 165 | 180 | 145 | 4-18 | 8-18 | |||||
80 | 380 | 280 | 180 | 195 | 160 | 4-18 | 8-18 | 8-18 | ||||
100 | 430 | 310 | 210 | 215 | 230 | 180 | 190 | 8-18 | 8-23 | |||
125 | 450 | 360 | 240 | 245 | 270 | 210 | 220 | 8-18 | 8-25 | |||
150 | 480 | 413 | 260 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | |||
200 | 600 | 510 | 330 | 335 | 360 | 295 | 310 | 8-23 | 12-23 | 12-25 | ||
250 | 730 | 668 | 410 | 390 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 |
300 | 850 | 875 | 485 | 440 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
350 | 980 | 980 | 270 | 500 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 |
400 | 1100 | 1050 | 300 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
